Sistemas de Compressão para Trotinetes
Sistemas de Compressão / Introdução
Ver componentes para trotinetes
O sistema de compressão aplica a pressão correta sobre os rolamentos do headset, elimina a folga da direção e permite que a forqueta rode suavemente no tubo de direção do deck. O guiador é depois fixado à forqueta através da abraçadeira ou do próprio sistema SCS.

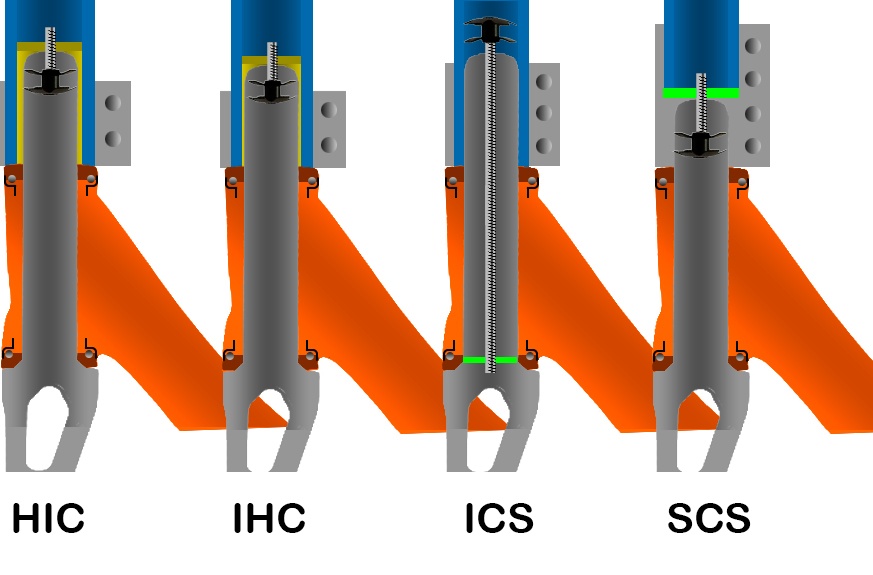

Os principais sistemas encontrados nas trotinetes freestyle são:
- Sistema roscado
- Inverted Compression System (ICS)
- Hidden Internal Compression (HIC)
- Internal Hidden Compression (IHC)
- Standard Compression System (SCS)
Existem outras variantes, mas HIC, IHC e SCS são os sistemas mais comuns nas trotinetes freestyle modernas. O sistema correto depende da forqueta, do guiador, do headset, da abraçadeira e das respetivas dimensões.
Cada sistema é explicado abaixo.

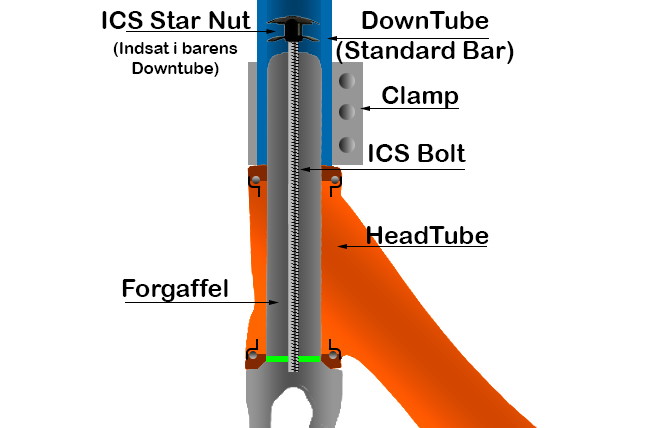

Sistema de Compressão / ICS
O ICS, ou Inverted Compression System, utiliza um parafuso de compressão invertido. O parafuso atravessa o interior da coluna da forqueta a partir de baixo e aperta numa porca-estrela instalada no interior do guiador.
É um sistema leve e relativamente económico, mas exige mais manutenção do que os sistemas modernos. Para apertar ou ajustar o parafuso, é normalmente necessário retirar a roda dianteira.
O ICS requer um guiador compatível, uma porca-estrela corretamente instalada e, normalmente, uma ranhura na parte inferior do guiador. É utilizado sobretudo com guiadores de diâmetro interior standard.
A porca-estrela deve ser instalada com uma ferramenta adequada e à profundidade indicada pelo fabricante. Um aperto excessivo pode danificar a porca ou o guiador.
Sistema ICS / Comprimento Recomendado da Forqueta
A combinação entre deck, headset, espaçadores, guiador e sistema de compressão determina o comprimento necessário da coluna da forqueta.
Os tubos de direção dos decks e os headsets têm alturas diferentes. Por isso, uma forqueta pode ser compatível com determinado deck e não funcionar corretamente com outro.
No sistema ICS, deve existir comprimento suficiente para que o parafuso alcance a porca-estrela e para que o guiador fique corretamente apoiado. Ao mesmo tempo, a forqueta não deve impedir que a compressão seja apertada.
Não utilize uma medida universal sem verificar as peças. Meça a altura total do tubo de direção, do headset e dos espaçadores, e siga as especificações do fabricante da forqueta e do sistema ICS.
Sistema de Compressão / HIC
O HIC, ou Hidden Internal Compression, foi concebido normalmente para guiadores oversized com ranhura.
O sistema utiliza um shim colocado sobre a coluna da forqueta. Uma tampa e um parafuso de compressão pressionam o shim contra o headset, eliminando a folga da direção.
O guiador oversized é depois colocado sobre o shim e fixado com uma abraçadeira compatível. Um guiador HIC tem normalmente cerca de 31,8 mm de diâmetro interior e 34,9 mm de diâmetro exterior.
O HIC é um sistema resistente, estável e adequado para uma utilização freestyle exigente. No entanto, a configuração pode ser mais pesada do que um sistema IHC.
Sistema HIC / Tipos de Shim
Ver componentes
Existem diferentes tipos de shim para sistemas HIC. Todos têm a função de preencher o espaço entre a coluna da forqueta e o interior do guiador, transmitindo a pressão do parafuso de compressão ao headset.
O shim deve ser compatível com o diâmetro da coluna da forqueta, com o diâmetro interior do guiador e com o restante sistema de compressão.
Não utilize um shim apenas porque parece ter as dimensões corretas. Confirme sempre a compatibilidade indicada pelo fabricante.

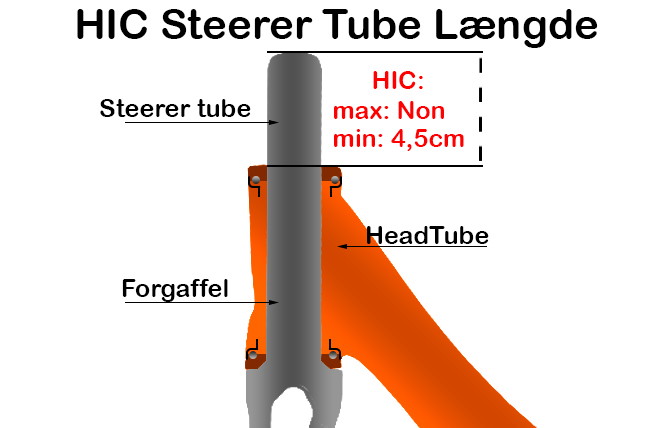

Sistema HIC / Comprimento Recomendado da Forqueta
O comprimento necessário da coluna da forqueta depende do deck, do headset, dos espaçadores e da altura do shim HIC.
A coluna deve prolongar-se suficientemente acima do headset para suportar o shim e permitir uma fixação segura. Contudo, não deve ser tão comprida que encoste à parte interior do guiador e impeça a compressão de funcionar.
Os shims HIC estão disponíveis em diferentes alturas. Por isso, não existe uma medida adicional que seja correta para todas as configurações.
Faça uma montagem de teste e confirme que o shim fica totalmente apoiado, que a compressão elimina a folga e que a direção continua a rodar livremente antes de instalar o guiador.

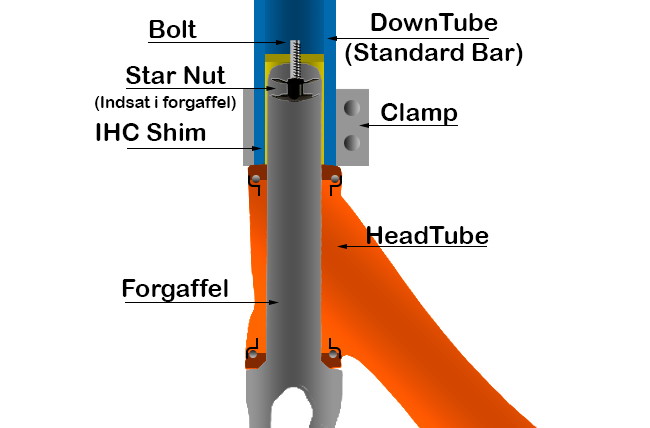

Sistema de Compressão / IHC
O IHC, ou Internal Hidden Compression, funciona de forma semelhante ao HIC, mas é normalmente utilizado com guiadores standard que tenham uma ranhura.
Um shim mais estreito é colocado sobre a coluna da forqueta e pressionado contra o headset através de uma tampa e de um parafuso de compressão.
O guiador standard é depois colocado sobre o shim e apertado com uma abraçadeira compatível. Um guiador IHC tem normalmente cerca de 28,6 mm de diâmetro interior e 31,8 mm de diâmetro exterior.
O IHC é leve, económico e comum em muitas trotinetes freestyle completas. Quando corretamente instalado, oferece uma configuração robusta e de baixa manutenção.

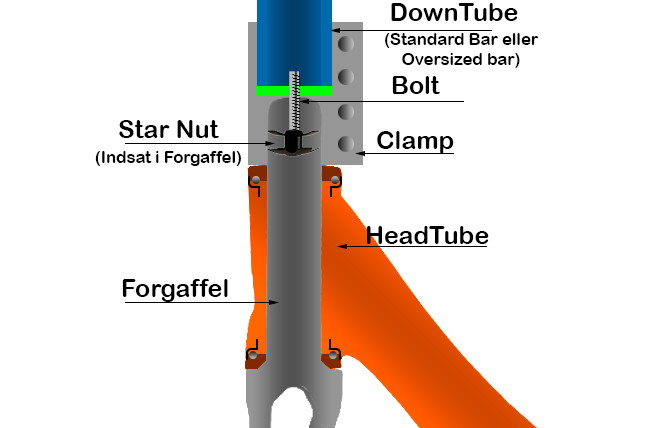

Sistema de Compressão / SCS
O SCS, ou Standard Compression System, combina a abraçadeira e o sistema de compressão numa só peça.
A metade inferior da abraçadeira SCS é colocada sobre a coluna da forqueta. O parafuso e a tampa de compressão apertam o conjunto contra o headset. A parte inferior do guiador é depois introduzida na metade superior da abraçadeira.
Uma das principais vantagens do SCS é não necessitar de uma ranhura aberta no guiador. Isto elimina uma zona potencialmente mais fraca.
Alguns sistemas SCS são compatíveis apenas com guiadores standard de aproximadamente 31,8 mm. Outros aceitam guiadores oversized de aproximadamente 34,9 mm e incluem um shim removível para utilização com guiadores standard.
Se o guiador tiver uma ranhura, deve ser utilizado um adaptador SCS adequado que a cubra completamente. Nunca instale uma ranhura aberta diretamente num SCS.
Sistema SCS / Altura da Abraçadeira
Ver abraçadeiras
As abraçadeiras SCS estão disponíveis em várias alturas. A escolha depende do comprimento da coluna da forqueta, da altura do headset, do deck e do comprimento de inserção necessário para o guiador.
Tradicionalmente, muitos modelos são descritos como SCS de 3 ou 4 polegadas. Os modelos mais baixos são por vezes chamados Baby SCS. No entanto, as medidas variam entre fabricantes.
Confirme sempre as dimensões internas e a compatibilidade do SCS específico antes da compra.

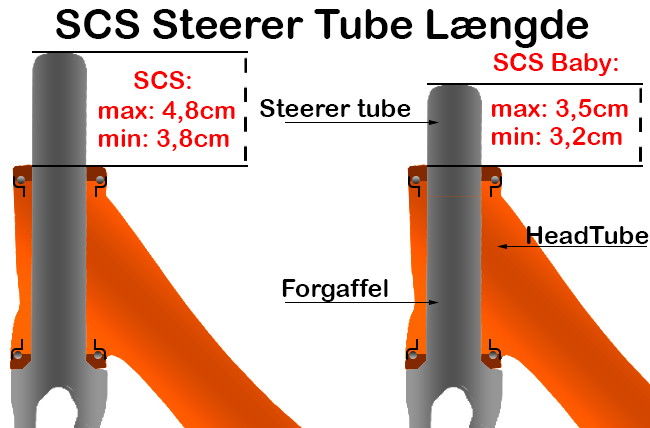

Sistema SCS / Comprimento Recomendado da Forqueta
O comprimento necessário da coluna da forqueta depende da altura do tubo de direção do deck, do headset, dos espaçadores e da profundidade da parte inferior do SCS.
A coluna da forqueta deve entrar suficientemente na metade inferior do SCS para ficar segura. Contudo, deve terminar ligeiramente abaixo do rebordo interno ou do ponto onde a tampa de compressão atua. Se a coluna encostar ao interior do SCS, não será possível aplicar a compressão correta.
Não existem medidas mínimas e máximas universais para todos os sistemas SCS. Faça uma montagem de teste e siga as especificações do fabricante.
Depois de apertar a compressão, confirme que não existe folga no headset e que a forqueta roda livremente. Só depois deve alinhar o guiador e apertar alternadamente os parafusos do SCS.
